Home > Solution > 认证版落地扇无刷直流电机（BLDC）驱动控制板

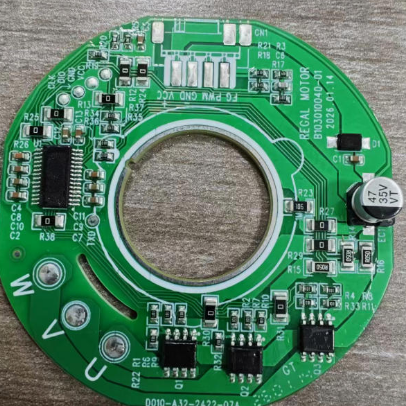

产品实物图
认证测试
| 测试项 | 目标值 | 实现手段 |
|---|---|---|
| 待机功耗 | ≤0.5W（CCC能效1级） | 优化LDO供电路径，关闭非必要外设电源 |
| 辐射骚扰（30MHz–1GHz） | ≤40dBμV（Class B） | 屏蔽罩+磁珠+合理布线+软件PWM抖频 |
| 温升试验 | 绕组≤75K（环境25℃） | 选用高导热灌封胶 + 散热孔设计 |
| 寿命测试 | ≥5000h（连续运行） | 电解电容耐高温（105℃），MOSFET降额使用 |
方案优势对比（传统 vs 智能驱动模组）
| 维度 | 传统方案（分立驱动板+单片机） | 本图所示智能模组（集成化BLDC驱动） |
|---|---|---|
| 成本 | BOM较高（MCU+驱动IC+外围多） | 高度集成，节省PCB面积与元件数量（约降本15%~20%） |
| 开发周期 | 3~6个月（软硬联调复杂） | 2~3周（提供SDK+参考固件，支持快速移植） |
| 认证难度 | 需逐项调试EMC/安规 | 已通过预认证设计（如预留Y电容位置、安全间距） |
| 功能扩展性 | 有限（加传感器需改板） | 预留UART/I²C/ADC接口，支持APP联动、语音控制 |
| 可靠性 | 易受干扰，参数漂移大 | FOC闭环控制+数字滤波，抗干扰强，寿命长 |
| 能效等级 | 多为2~3级 | 可达1级（实测整机效率>85%） |
| 量产一致性 | 手工焊接误差大 | SMT全自动贴片，CPK≥1.33 |
